EMI対策が必要な基板の解析をしてみました。

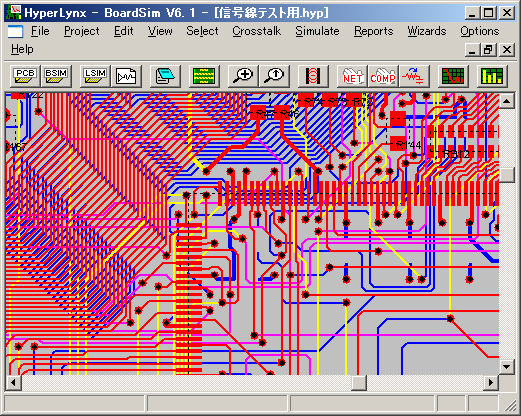

１．MAGICのSimOutでBoardSim用のDSNファイルを
　　作成し、BoardSimで読み込みます。

２．各レイヤーの厚みと基材の非誘電率を指定します。

３．解析するNET名を選択します。

４．部品にIBISモデルを割り当てます。

５．プローブを立てます。

６．周波数を設定して、解析します。

７．解析後の波形図をクリップボードにコピーし、
　　MS-Wordなどのワープロ文章に貼り付けます。

８．解析後の波形に問題のある場合はターミネーター
　　ウィザードで最適な終端抵抗値などを自動計算し、
　　それらを追加後の波形図もワープロ文章に貼り付
　　けます。

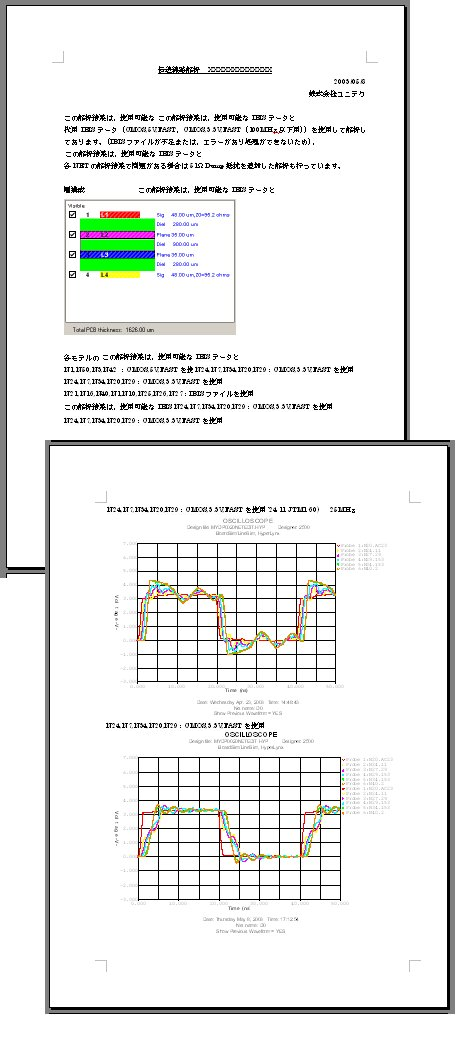

９．報告書の完成です。

報告書
