DK−VIEWER  Ver25   for Windows

 更新日:2024/ 04/22

DK−VIEWER は プリント基板設計CAD DK−MAGIC で作成したデータが読み込み可能な無償配布ソフトです。
DK−MAGICと同じように画面表示、 ネットチェック、ハードコピーなど 設計データの内容を確認することができます。
*DK−VIEWERでデータの変更はできません。

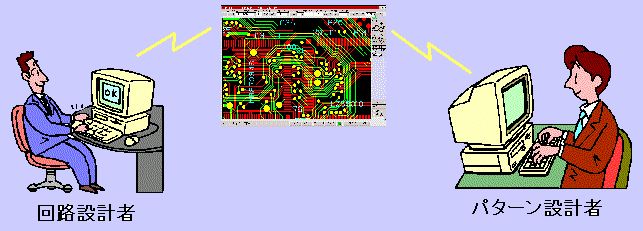

回路設計者(クライアント)のパソコンに DK−VIEWER をインストールすると・・・

●生データ(MPW)をメール送信すれば、離れた場所でも同じ画面を見ながら打ち合せができます。
  打ち合わせ用のハードコピーやPDFなどを作成する必要がありません。

回路設計者のメリット
 ハードコピーやPDFよりも正確
 に各種の確認が可能

・パターン設計者のメリット
 ハードコピーやPDFを作成する
 手間を削減

DK−VIEWERでは以下の確認作業が可能です

   これらはDK−MAGICの機能と同等に操作する事ができます。

主な使用可能機能

用  途

[信号配線−チェイン長]

任意のパターン間線長をチェック

[チェック−ネットチェック]

パターン接続チェック(図形線、信号線)
ネット単位のパターン白色表示、線長表示、
結線しているアサインピンリストの表示

[チェック−論理ネット表示]

論理ネット名単位のパターン白色表示

[チェック−アサインチェック]

シルク文字と配置部品アサイン名をチェック

[環境−情報]

VIA、ライン、文字、塗り込み、部品、ラッツ
各データのサイズや配置個数などの情報表示

[編集−寸法線、引き出し線]

寸法線(サイズ、コメント付き)の作成

[編集−削除]

図形VIA、図形線、文字、塗り込み、部品の削除

[チェック−距離、角度]

2点間の距離や角度のチェック

[チェック−データ間距離]

信号線パターン間等のクリアランスチェック

[入出力−部品リスト]

部品配置情報(CMP)の出力

[入出力−プリント]

表示画面をプリンターやPDFに印刷

 C ボタン

配置部品一覧 アサイン名による配置検索

掲示板

回路設計者とパターン設計者の連絡用掲示板機能

 その他

ショートカットメニュー、ウィンドウマップ、
コントラスト表示、図形線データ識別表示、
ピン名表示(一括、部品単位)、ホール表示(ベタ、輪郭)
VIA構成表示
表示モード(上下、左右)切り替え
透過設定(データ毎の画面表示濃淡)

端点(円弧中心点の選択)
塗り込み(塗/円弧表示)



<DK−VIEWER Ver25.01 制限事項> 2024/ 04/22 更新

・インストール可能なOSは Windows 7、 Windows 8.1、 Windows 10、 Windows 11 です。
 これら以外のOSにインストールするとパソコン動作不良の原因となる場合があります。
 ※ Windows 7、 Windows 8.1 はサポート終了しております。

DK−MAGIC Ver24、25 で登録したMPWのみ読み込み可能です。
 バージョン制限によりMPW読み込み時にワーニングが表示された場合は、最新のDK−MAGICで同MPWを上書き登録
 するとDK−VIEWER Ver25.01 で読み込み可能になります。

・動作期限はありません。

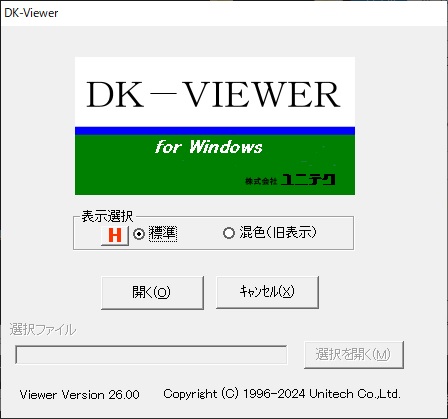

・Windows 8.1、 Windows 10 、 Windows 11でご利用の場合はオープニングメニューにある表示モード選択で「標準」を選択してください。
 旧表示モード「混色」も選択可能ですが、作業画面の表示速度が遅くなる場合があります。

 Windows7でご利用の場合は「標準」、「混色(旧表示」、いずれもご利用可能です。
 表示モードのデフォルトや、「標準」における各データ表示の透過率は[環境-透過設定]機能で調整可能です。
 詳細はインストールファイルに添付されているPDFファイル 「DK-VIEWERの表示選択について.pdf」 をご参照ください。

 ※ Windows7で「混色」が正常に動作しない場合は実行ファイル \DkViewer\bin\Dk-Viewer.exe のプロパティで
    [互換モード] を  ”WindowsXP(ServicePack3)” または”Windows NT4.0”に設定してください。

<DK−VIEWER Ver25.00からの変更点> 2024/ 04/ 22 更新

◆ ネットチェック
  1.図形線パターンの線長が正しく表示されない場合があり修正しました。

<DK−VIEWER Ver24からの変更点> 2023/ 12/ 12 更新

◆ 画面表示
  1.画面表示の移動率と拡大率の初期設定(10%、25%、50%、75%、100%)をPC毎に設定可能と

しました。
       Magic.ini に設定するとMPWが保持している設定よりも優先されます。
      詳細はインストールファイルに添付されているPDFファイル 「DK-VIEWERの表示選択について.pdf」 をご参照ください。

  オープニングメニュー ”表示選択”の選択名を変更しました。
      [Win8、10対応]  →  [標準]
      [混色]        →  [混色(旧表示)]

◆ 情報(データの簡易情報表示)
  1.
キャッチしたデータ(部品、信号線)の形状表示を白色に変更しました。

◆ データ間距離
  1.
機能名[ライン間距離]から変更しました。図形線ライン・信号VIA・図形VIA、ピン間の計測に対応しました。

◆ 論理ネット表示
  1.
選択したパターンの白色表示を幅付きベタの強調表示に変更しました。



<インストールの方法>

1. <利用許諾の条件事項>を確認の上、同欄の最後にある
  【DK-VIEWER Ver25.01 インストーラー】のリンク先ファイル(dkviewer2501_full.zip)をダウンロードします。

2. ダウンロードしたzipファイルを展開します。

3. 展開したファイル内の ”はじめにお読み下さい.txt” をエディタで開いて内容確認した後、 ”dkviewer-setup.exe ” をダブルクリックで
  実行してインストーラーを起動します。

  [ダウンロードしたファイルが展開できない場合】
   ダウンロード後のファイルサイズを確認してください。
      dkviewer2501_full.zip  (22,397KB)

もしファイルサイズがこれより小さい場合はダウンロードを失敗していますので、ダウンロードしたファイルを削除してから
   再度ダウンロードを行ってください。

<利用許諾の条件事項>

DK-VIEWER を利用するには以下の事項に同意していただく必要があります。

DK-VIEWER(以下”本製品”)は無償配布ですが、著作権は株式会社ユニテク(以下”弊社”)にあります。
  改ざんや逆アセンブルなど本製品を加工する行為を禁止します。

本製品に関するご質問やご要望はメールでのみ受け付けます
  しかし、回答や要望の対応や期日について保証するものでは有りません。

操作方法は DK-MAGIC と同じです。インストーラーに添付している機能説明PDF(マニュアル抜粋)をご参照ください。

インストールや使用は使用者の責任において行って下さい。
  本製品をインストールまたは使用した事により発生した障害や損失について弊社は、いかなる場合においても責任を負いません。

 【DK-VIEWER Ver25.01 インストーラー】

 dkviewer2501_full.zip (22,397KB)
