アサインチェック

配置部品とシルク印刷のアサイン文字が適切か検査をします。

1. シルク印刷文字の不足チェック

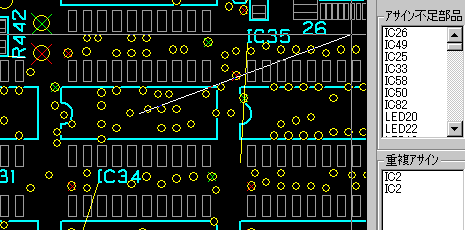

   シルク印刷のアサイン文字が不足している部品は”アサイン不足部品”にリスト表示されます。
   リストのアサイン名をクリックすると、その部品が画面中央にラバーバンド（白色）付きで表示されます。
   確認済みのアサイン名はダブルクリックで反転表示もできます。













2. シルク印刷文字の重複チェック
   シルク印刷のアサイン文字が重複している場合は”重複アサイン”にリスト表示されます。
   リストのアサイン名をクリックすると、その部品が画面中央にラバーバンド（白色）付きで表示されます。
   確認済みのアサイン名はダブルクリックで反転表示もできます。


3. シルク印刷文字のミラー配置チェック
   シルク印刷のアサイン文字でミラーがON／OFF それぞれの個数を表示します。
   また、部品と文字のミラー設定が一致していない場合は警告のダイアログが表示されます。
   例：配置部品がミラーオフなのにシルク印刷文字がミラーオンなど。


4. シルク印刷文字の配置角度チェック
   シルク印刷のアサイン文字を配置角度単位で個数表示します。


5. 配置部品とシルク印刷文字のライン表示
   配置部品の原点と、その部品のアサイン文字を黄色ラインで結んで表示します。
