ＤＫ−ＭＡＧＩＣ（Ｖｅｒ16.00）とＤＫ−Σ�Uの違い

ＤＫ−Σの操作性を継承し、さらにグレードアップしたＤＫ−ＭＡＧＩＣの機能紹介です。

目　次

■ オペレーションシステム

ＤＫ−ＭＡＧＩＣは　Ｗｉｎｄｏｗｓ Ｖｉｓｔａ /　Windows　７　上で動作するWindowsアプリケーションです。

Ｗｉｎｄｏｗｓで動作するメリット

目次に戻る

■Ｍａｇｉｃマルチ起動
Ｗｉｎｄｏｗｓを採択することにより、アプリケーションを同時に複数起動し、処理実行することが可能になりました。
これによりＤＫ−ＭＡＧＩＣを複数のフォルダにインストールし、複数のＭＡＧＩＣを同時に使用することも可能です。
また、ファイルの関連付けにより、パートファイル（ＭＰＷ）のアイコンをダブルクリックするだけで、そのＭＰＷを読み込むことができます。
目次に戻る

■新データベース
ＤＫ−ＭＡＧＩＣはデータ容量や機能拡張を考慮して新しいデータベースを開発しました。
これにより、配置可能なデータ容量や制限が大幅に緩和され、ＤＫ−Σでは不可能だった機能にも対応する事が可能になりました。
ＤＫ−Σでは実質１万ピンが限度でしたが、ＤＫ−ＭＡＧＩＣでは５万ピン以上の製品にも対応できます。
目次に戻る

■漢字対応
ＤＫ−ＭＡＧＩＣ（Ｖｅｒ3.01〜）の文字データに使用している標準フォントは第１、第２水準の漢字に対応しています。（フォント数65000）
したがって、標準フォントでもワープロ感覚で多種な文字を簡単に配置する事ができます。
また、ＤＫ−ＭＡＧＩＣの文字データは、ＤＫ−�狽ﾆ同じ方式を使用していますので、ユーザー様がＤＫ−�狽ﾅ作成利用されていたフォントを、
そのままＤＫ−ＭＡＧＩＣへ移行することも可能です。
目次に戻る

■ＶＩＡ表示レベル
作業画面上に同時表示可能なＶＩＡレイヤー数を６レベルにしました。
また、ホールの表示も可能になりました。
表示レベルの設定はレベル表登録しておけばワンクリックで切り替えも可能です。
目次に戻る

■リアルなサーマル表示
リアルなサーマル表示を可能にしました。
プロットデータにも同形状で描画が可能です。

サーマル形状表示	通常表示（従来どおりの表示）

目次に戻る

■微細グリッド
 ＤＫ−ＭＡＧＩＣ（Ｖｅｒ3.01〜）は、グリッドの設定を小数点以下５桁まで対応しました。
“０．１５８７５“　等の微細グリッドにも対応できるようになりました。（ＤＫ−�狽ﾍ４桁まで）
目次に戻る

■データのロック
ＤＫ−Σでは外形線など削除、移動したくないレベルのロック機能がありましたが、ＤＫ−ＭＡＧＩＣではそれに加えて部品、ＶＩＡ、パターン（ネット名指定）もロック指定が可能です。
目次に戻る

■部品イン
ＤＫ−�狽ﾌ部品インと同様の機能ですが、ＭＡＧＩＣでは部品表（．ＰＬＢ）を設定する必要がありませんので、部品リスト（．ＣＭＰ）ファイルと部品（．ＣＨＩ）があれば、部品インで部品配置することができます。
※通常の部品配置はＰＬＢを設定します。
目次に戻る

■多角形移動
部品移動は従来の移動に加えて回転移動も可能になりました。
パターンも一緒に0.001度単位で指定できます。
目次に戻る

■部品一覧
配置部品のアサイン名、シンボル名、ミラー設定、ロック設定を作業中に一覧する事ができます。
 “ＰＡＮ→アサイン→アサイン名入力”で部品検索と同様のことを、この配置部品リストダイアログでも実行可能です。
部品を選択して「ＰＡＮ」ボタンを押せば、該当部品を中心に白色表示します。
※部品の移動・削除を禁止するロックも、ここで設定することができます。
目次に戻る

■定義ＶＩＡ
ＤＫ−ＭＡＧＩＣで採択した画期的ＶＩＡ発生モードです。従来のＶＩＡ設定（通常ＶＩＡ）も利用可能です。
配線レベル表裏・内層のフラッシュ発生ルールを定義ＶＩＡ表に設定しておけば、配線中はＶＩＡ導通する行き先（レベル）を指定するだけで、必要なレベルにフラッシュが自動発生します。
ホールもＤＫ−ＭＡＧＩＣでは貫通層の設定ができるのでフラッシュと同様に自動で適切な貫通ホールが選択されます。
不要なランドを発生することなく、またＶＩＡ番号を切り替える手間が無いため、人為的なミスやムダを防げます。
目次に戻る

■リアルタイムＤＲＣ
ＤＫ−Σでは配線終了後にＤＲＣを実行してクリアランス不良箇所を検出して再配線していましたが、配線中にリアルタイムでエラー表示されるため、再配線に要する作業時間を短縮できます。
目次に戻る

■信号線の複写
メモリー配線には、信号線の複写機能を使用するのが便利です。
複写した配線はもちろんネットを保持しています。
チェイン、ＢＯＸ、多角形エリア指定と配線の指定方法も選択できます。
目次に戻る

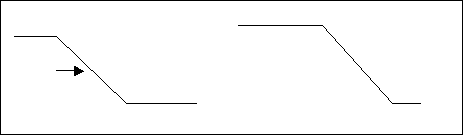

■平行移動（線移動）
 信号ラインを、１本あるいは束線で水平・垂直に移動します。　

１．水平方向へ移動

２．垂直方向へ移動

目次に戻る

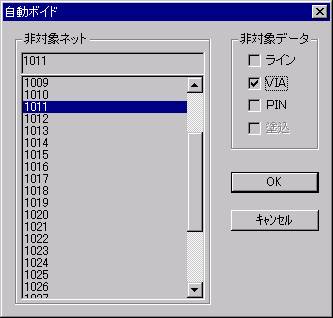

■自動ボイド
 塗り込み内にある各図形（ライン、ＶＩＡ、ピン、塗り込み、ホール）にクリアランスを設定しボイド（アイランド）を発生することが可能です。
塗り込みと同ネットの図形は非対象データとして指定する事によりボイド処理させない設定も可能です。
また、導通しない浮島状態の塗り込み発生を防ぐ為に、設定した最小外周値を下回る塗り込みを削除する処理も行います。

目次に戻る

■アサイン検査
部品アサイン名 とシルク印刷アサイン文字が適切か検査をします。
文字の抜け、重複、引き出し誤りを視覚的に表現します。
重複しているアサイン文字をリストで表示し、そのリストをクリックすると該当部品が画面に表示されて部品からラバーバンドで位置を確認することができます。
目次に戻る

■ネット名
 ネット名は３０文字まで対応していますので、長いネット名をそのまま使用することができます。
また、ＤＫ−�狽ﾅは数値以外のネット名を６４個までしか保持できませんでしたがＭＡＧＩＣは無制限です。
つまり回路図から出力したネット名を変更せずにそのままネットインが可能です。
ネットイン後のネット名変更やラッツ発生レベルをネット単位に変更する事も可能です。
目次に戻る

■ネット編集（回路変更）
ＤＫ−�狽ﾅ回路変更によりネットを更新する場合、作業画面上で１ピンづつ指定するか、もしくはネットを解除（図形線データに変換）していましたが、前記の方法は変更量の多い場合は作業時間がかかり、後期の方法では再度信号線データに変換する必要があるので大変手間がかかります。（配線途中の状態で信号線データに変換するのは困難です）しかし、ＭＡＧＩＣのネット更新は、１ピンづつ指定する従来の方法以外に、エディター形式、ネットイン形式と３機能用意しているので変更内容に応じて最適な方法を選択する事ができます。
図形線データに変換することなく信号線をそのまま保持、あるいは不要になったパターンを自動で削除し、変更・追加になった個所にのみラッツが発生しますので、更新後もそのまま信号線機能を使うことが可能です。

目次に戻る

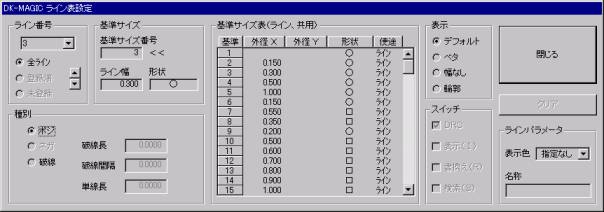

■破線ライン
　破線ラインはライン表のライン番号に破線の指定を行って配置します。
Σでは実線ラインを配置後に”補助線”機能でラインを分割する事により破線を作成していましたが、ＭＡＧＩＣは分割せずに破線ラインを配置できるので配置後のコーナー移動やメイクアップも容易です。
実線ラインと同様に、ライン番号毎の表示方法（ベタ、輪郭、幅無し）や表示色を変更することも可能です。

目次に戻る

■ポジネガ合成ＤＲＣ
同一層のネガデータとポジデータを別レベルに分けて配置した場合でも同一層のイメージでチェックすることが可能です。
ＤＫ−Σの場合、ネガのクリアとポジの通常ランドを認識する事ができないので完全なチェックはできません。
目次に戻る

■ホールチェックＤＲＣ
ホールのチェックでは何層から何層へ貫通といった貫通層も認識するのでＩＶＨ仕様のデータも確実にチェックが可能です。
また、ホールによる内層パターンの切断などを未然に防ぐ事もできます。
目次に戻る

■シルク文字ＤＲＣ
シルクデータとＶＩＡ（ホール含む）・レジストとのクリアランスチェックを行います。
設定は配線ＤＲＣと同様にルール表でデータ種毎の詳細なクリアランス設定が可能です。
目次に戻る

■ＭＰＷ比較
ＭＰＷに設定しているＶＩＡ表やライン表などの各表を他のＭＰＷと比較します。
比較結果はテキストファイルの他に、ＣＳＶ形式でも出力できるのでエクセルにて確認も可能です。
他のＭＰＷと合成する場合、特に作業者が異なる場合などは表設定の違いによるミスを防ぐことができます。
目次に戻る

■ＨＰＧＬ２（プロットデータ作成）
ＨＰＧＬ２の出力に対応しています。（ＤＫ−ΣはＨＰＧＬのみ対応）
これにより、ラインやＶＩＡのベタ描画が可能になり、データ容量も圧縮する事ができます。
また、ネット名毎のペン番号指定やリアルなサーマル形状での描画も可能です。
目次に戻る

■拡張ＧＢ（ガーバーデータ作成）
ＤＫ−ΣはＲＳ２７４Ｄ形式のガーバーのみ対応していましたが、ＤＫ−ＭＡＧＩＣはＲＳ２７４Ｘ拡張ガーバーの出力にも対応しています。
拡張ガーバーは使用しているＤコードのサイズや形状をガーバーデータ内に含むので、作画時にアパチャーリストが不要になります。
目次に戻る

■ＧＢイン
ＤＫ−�狽ﾌＧＢインはオプションソフトでしたが、ＤＫ−ＭＡＧＩＣでは標準装備となっています。
また、１レベル当たりに配置可能なライン数もアップしているので１ファイルのガーバーを複数レベルに分けてガーバーインする必要が無くなります。

目次に戻る

■ドリルデータ作成
穴明け加工図で任意形状のツールマークを描画する際にはＤＫ−Σと同様にチャイルドマークが使用できます。
ＤＫ−ＭＡＧＩＣではチャイルドマークを自動で一括選択する事が可能になりました。また、ＤＫ−Σではテストホールなど穴明け順番を指定したい場合にホールサイズを若干変えて区分けしていましたが、ＤＫ−ＭＡＧＩＣではホール表により、同サイズのホールでもサイズ設定を同じで穴明け順番が指定可能です。
目次に戻る

■ＰＤＦ出力
ＰＤＦファイルを指定して、ＤＫ−ＭＡＧＩＣからダイレクトに出力が可能です。
作成したＰＤＦをメールに添付すれば顧客様へ即送信することができ、紙出力する必要がありません。
＊ＰＤＦの出力には別途”Ａｄｏｂｅ　Ａｃｒｏｂａｔ”が必要です。
目次に戻る

■マウントデータ
通常の部品原点以外にマウント用の原点も設定できます。
この原点を元にマウントデータを作成することが可能です。
